概要

  • 着るLED Matrix 電光掲示板は、特定のハッシュタグが付いた twitter のつぶやきを Android 端末が twitter から抽出し、そのつぶやきを文字フォントの bitmap に変換して Arduino Mega ADK に送り、Arduino Mega ADK (Arduino)がその信号を NeoPixel? LED Matrix 表示用に変換して シリアル信号として NeoPixel? LED Matrix に送っています。
  • Arduino の firmware とは、Arduino で動かすプログラム(スケッチ)です。このプログラムは Android 端末から ADKを通じて送られてきた文字フォントの bitmap を、NeoPixel? LED Matrix 表示用に変換して、NeoPixel? LED Matrix にシリアル信号として送ります。

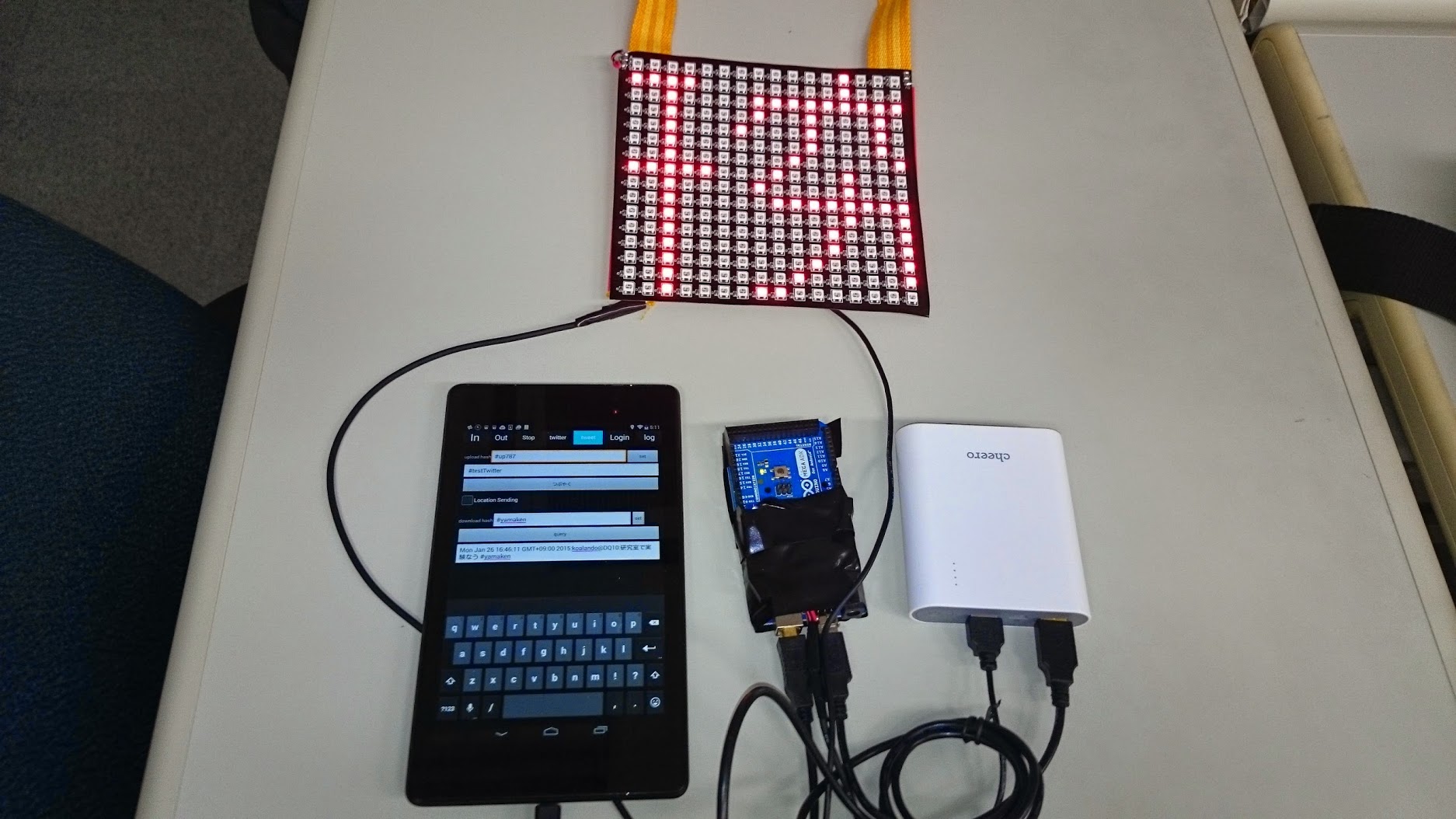

    • wlm-components.JPG
  • ここでは, Arduinoにfirmwareを書き込む手順を示します。

作業の手順

ソフトウェアのダウンロード

  • これ(twitter2NeoMatrixEx6x)を開いて、Zip ファイルをパソコンにダウンロードして、適当なディレクトリで展開します。このパソコンから、Arduino に firmware を書き込んだり、Android にアプリをuploadしたりします。このディレクトリ名を Twitter2NeoMatrixEx6x-master とします。

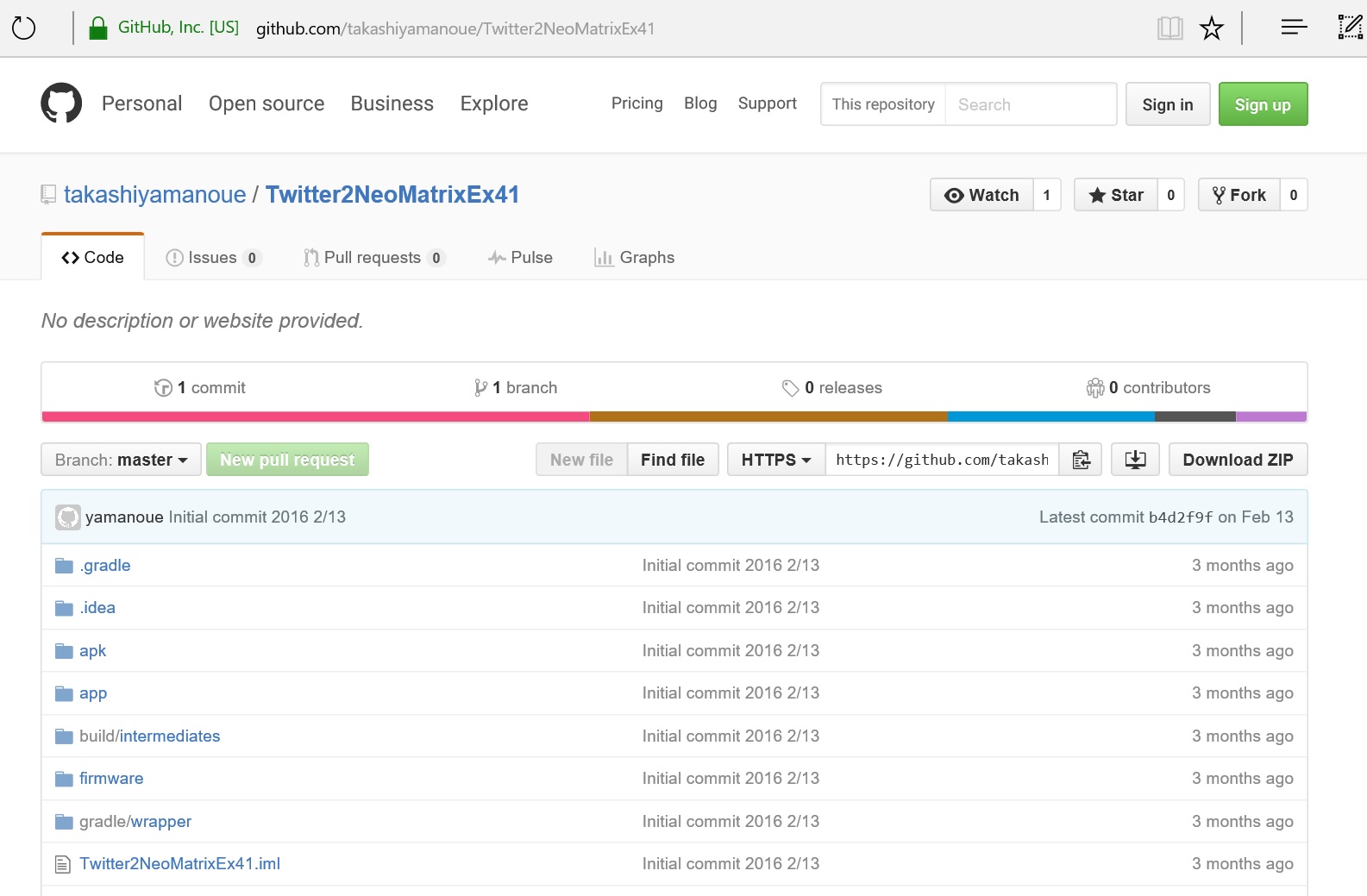

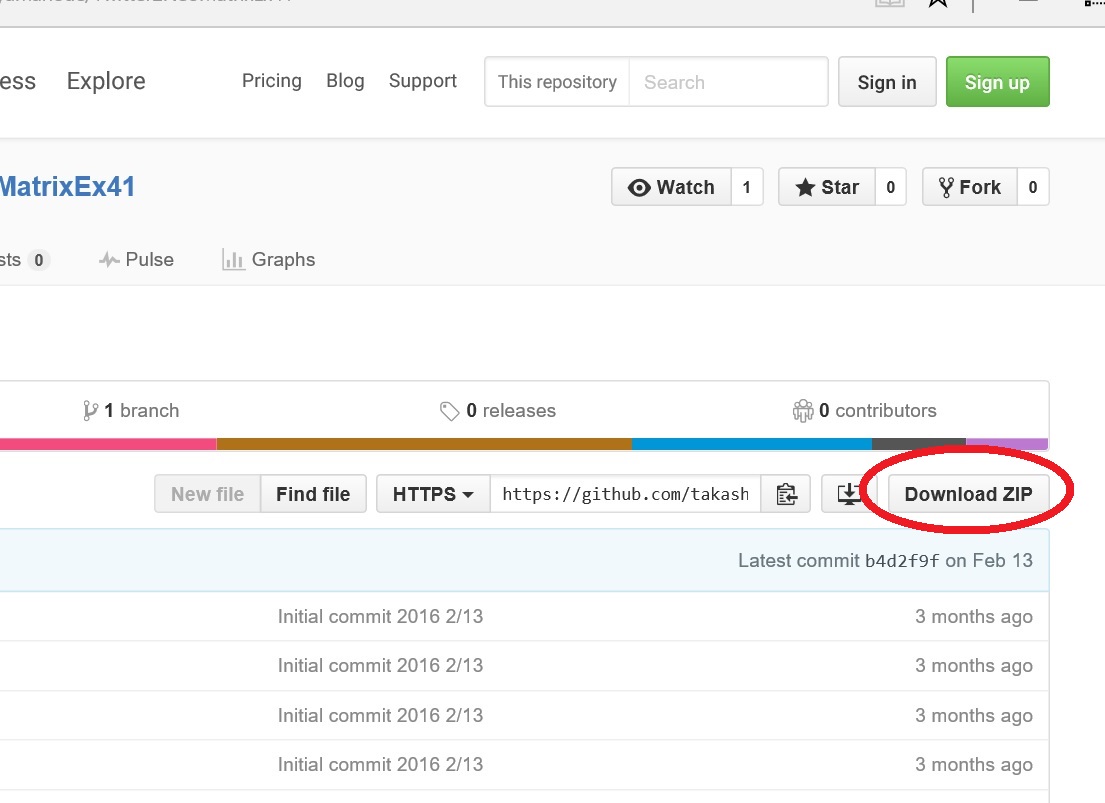

  • github-1.jpg
  • github-2.jpg
  • github-3.jpg

Arduino IDE のインストール

  • Twitter2NeoMatrixEx6xをダウンロードしたパソコンで、Arudino IDE のインストールがまだである場合は、そのパソコンに Arduino IDEをインストールします。方法は以下などを参照してください。

必要なライブラリのコピー

  • Twitter2NeoMatrixEx6x-master の下の firmware の下の arduino_libs の下のすべてのディレクトリを, ユーザの Arduino IDEの libraries ディレクトリの下にコピーします。

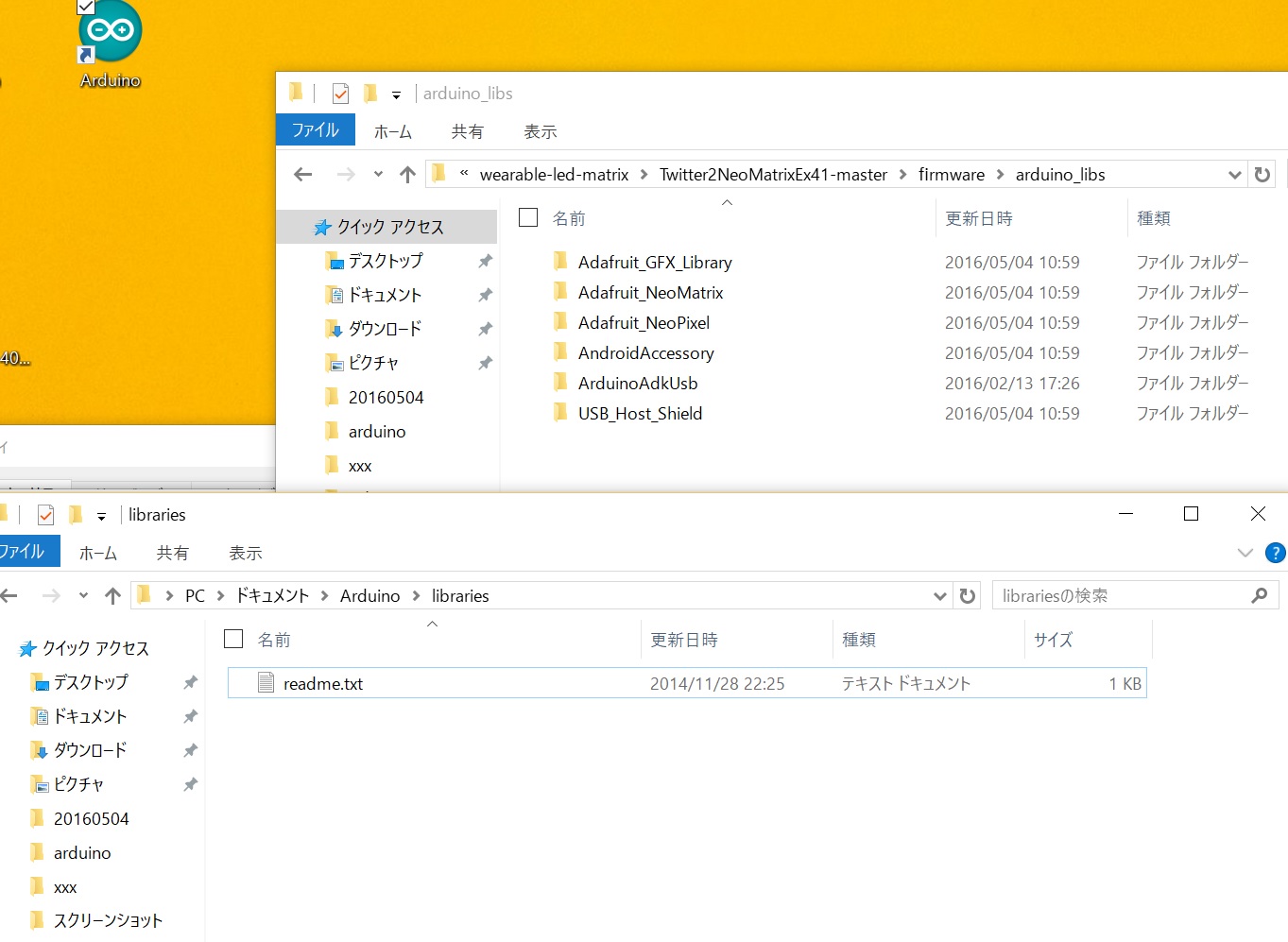

    • コピーする前

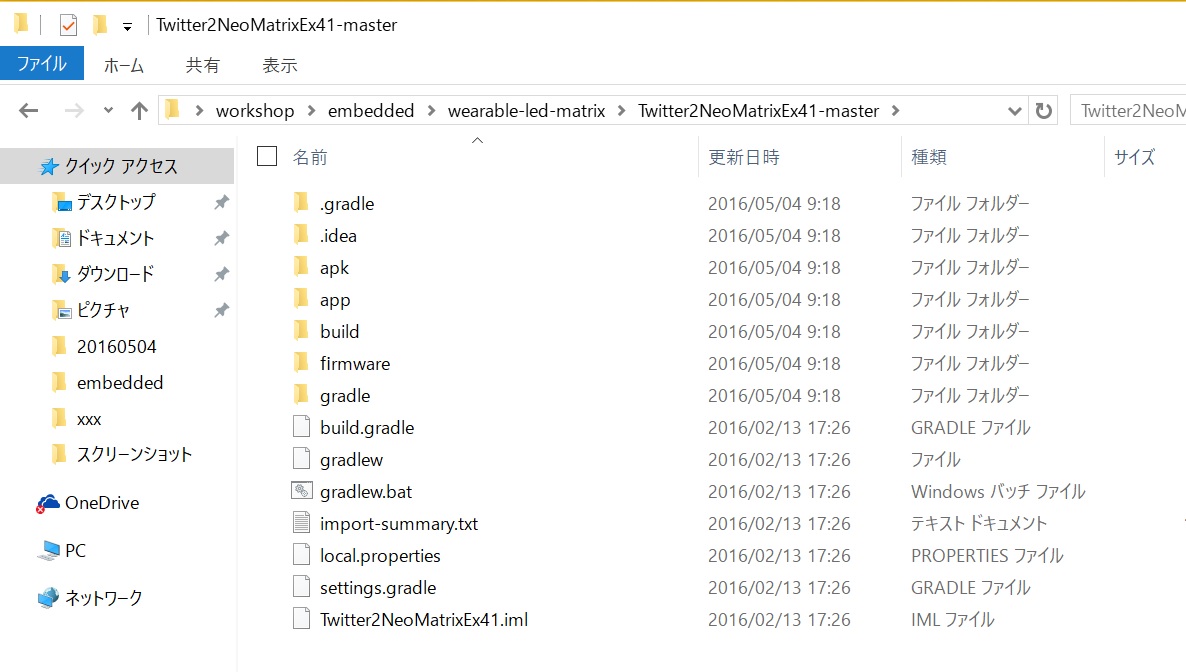

      • neo-matrix-lib-15.jpg

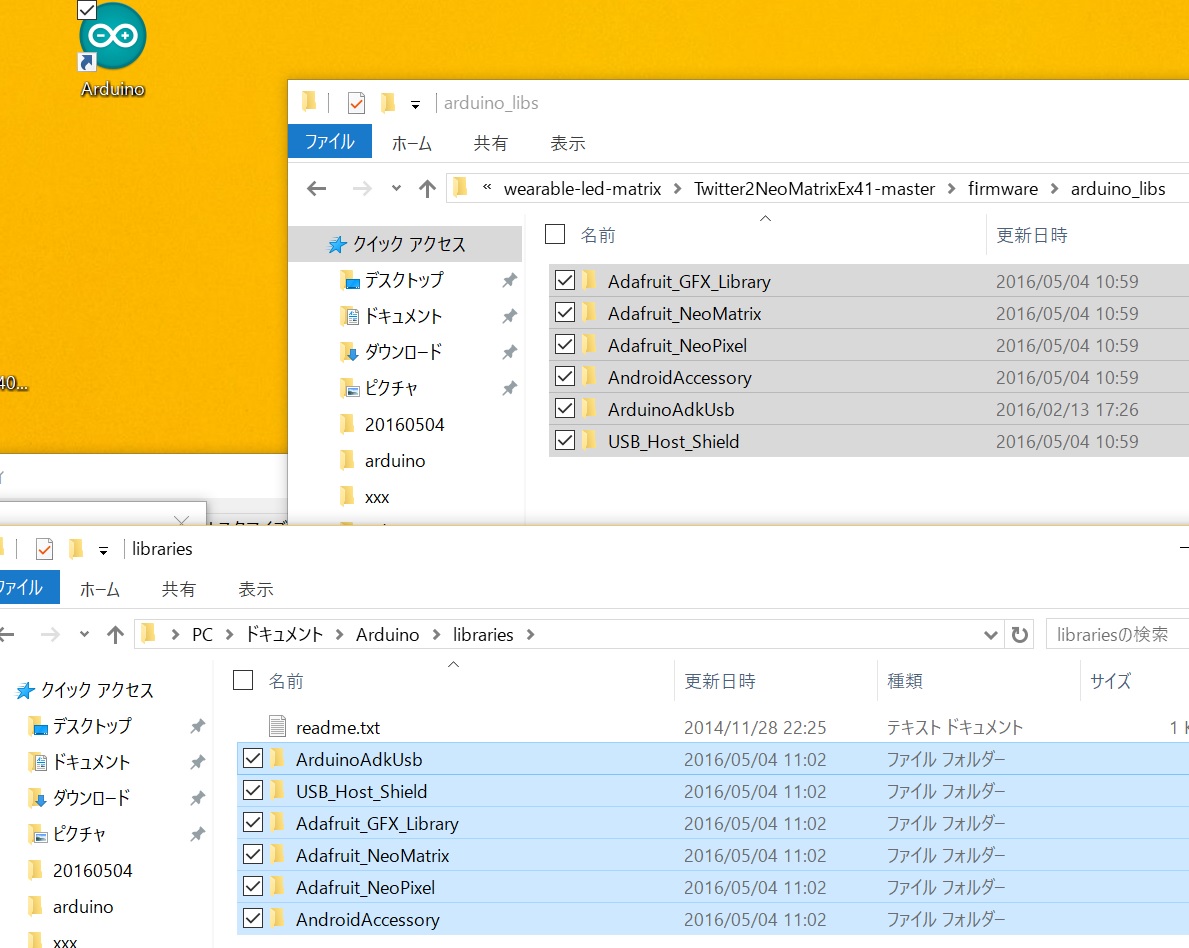

    • コピーした後
      • neo-matrix-lib-16.jpg

Arduino IDEの起動と firmware の読み込み

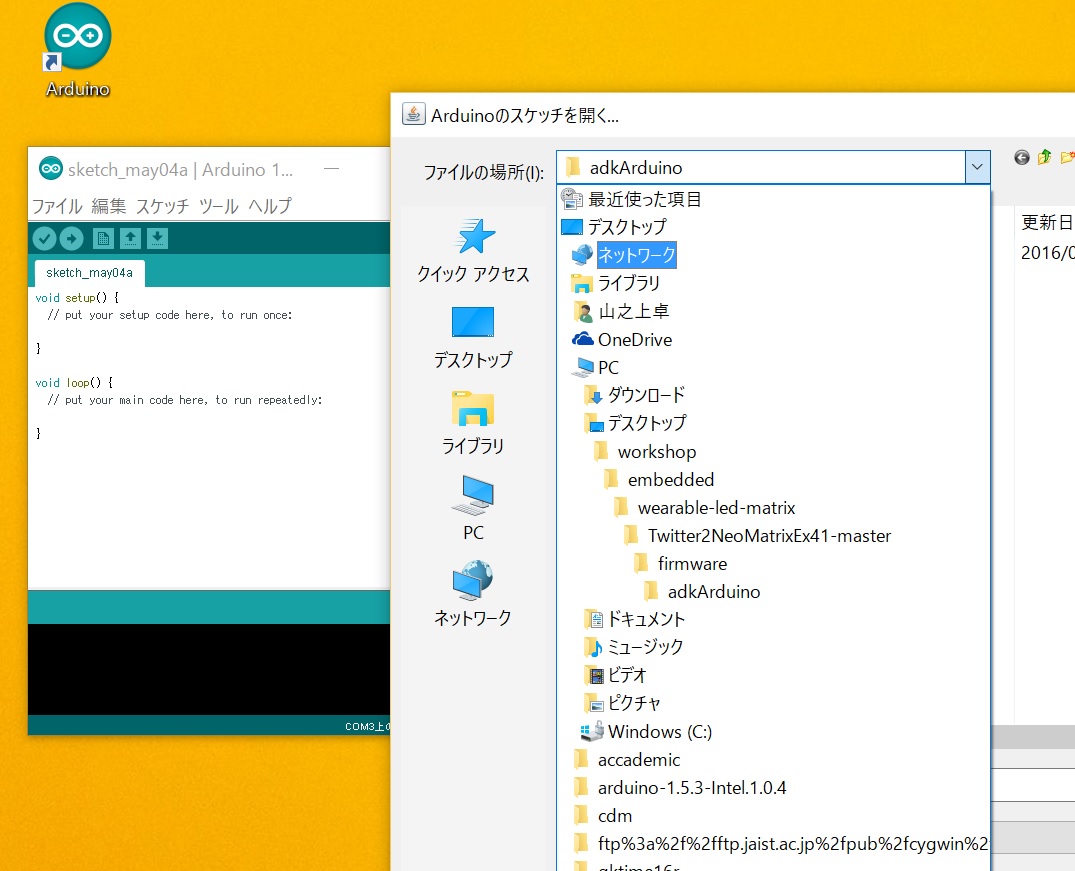

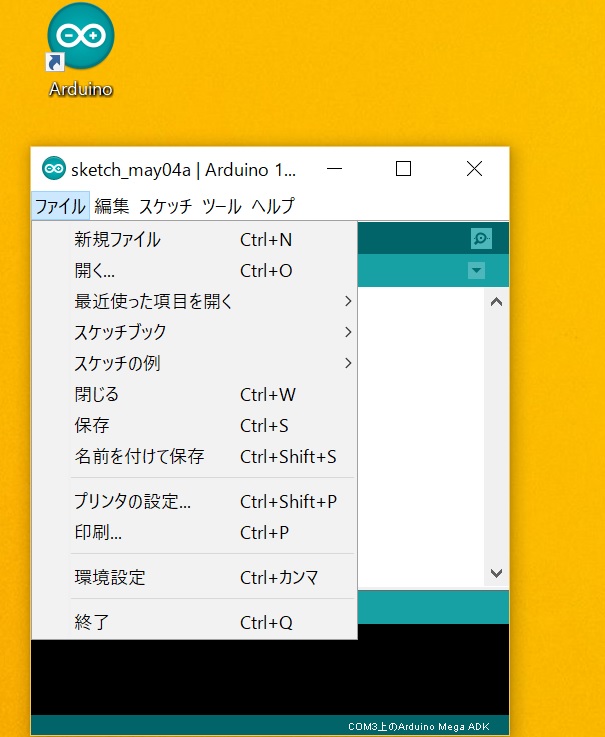

  • arduino-neo-1.jpg

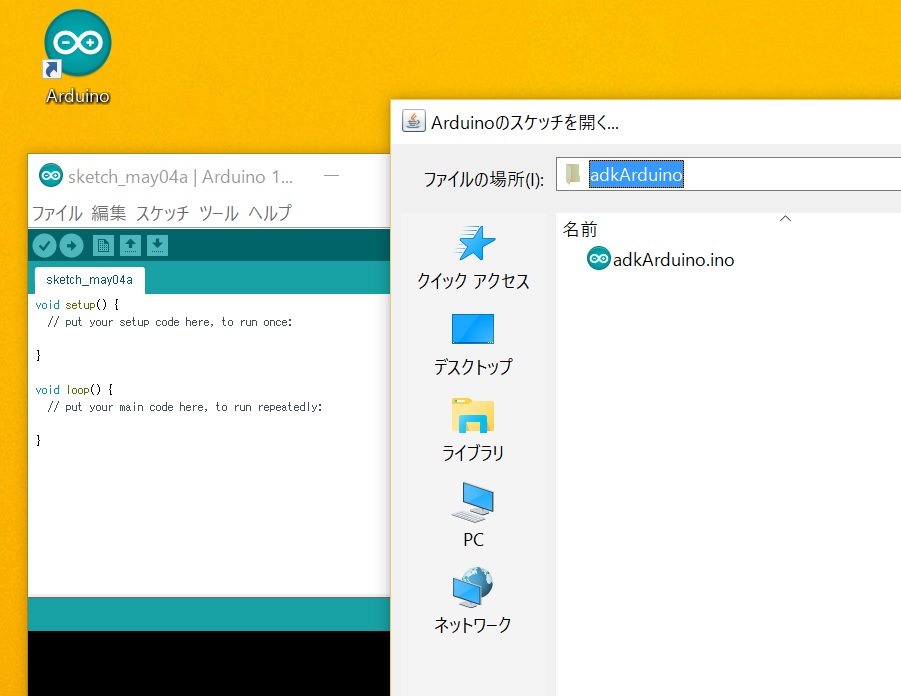

  • arduino-neo-2.jpg

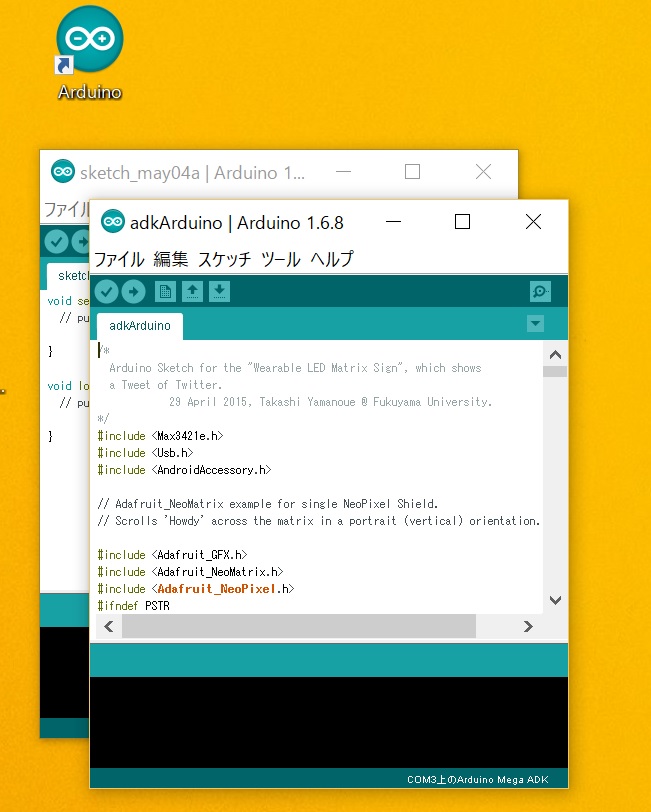

  • arduino-neo-3.jpg
  • arduino-neo-4.jpg

(Arduino IDEを起動している)パソコンと Arduino Mega ADKとの接続

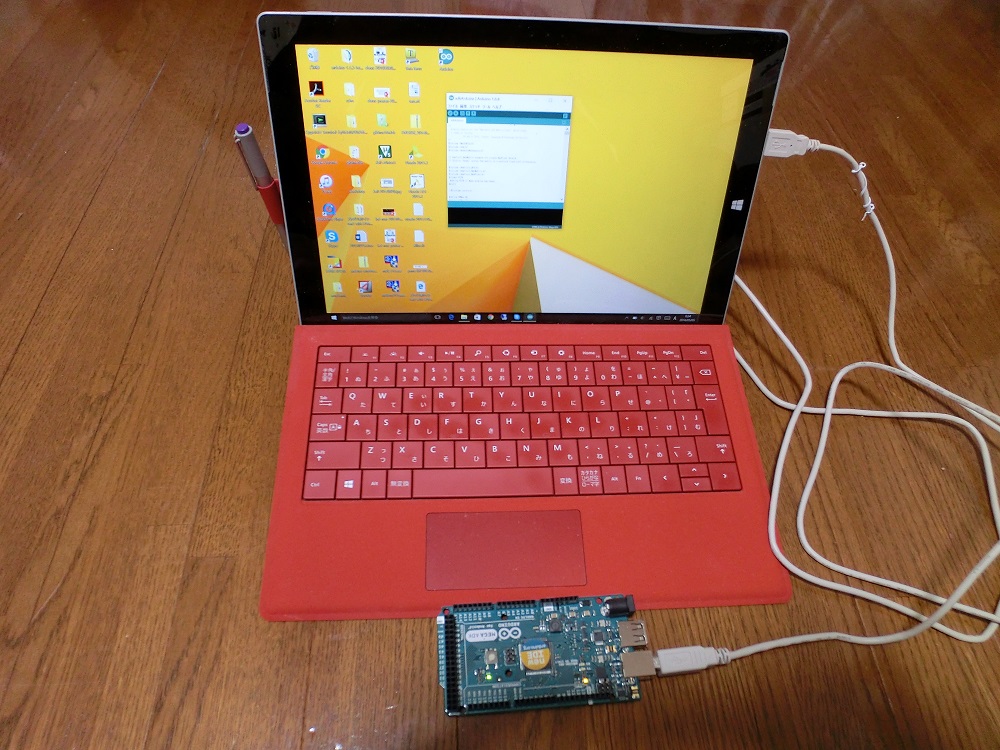

  • arduino-write-1.JPG

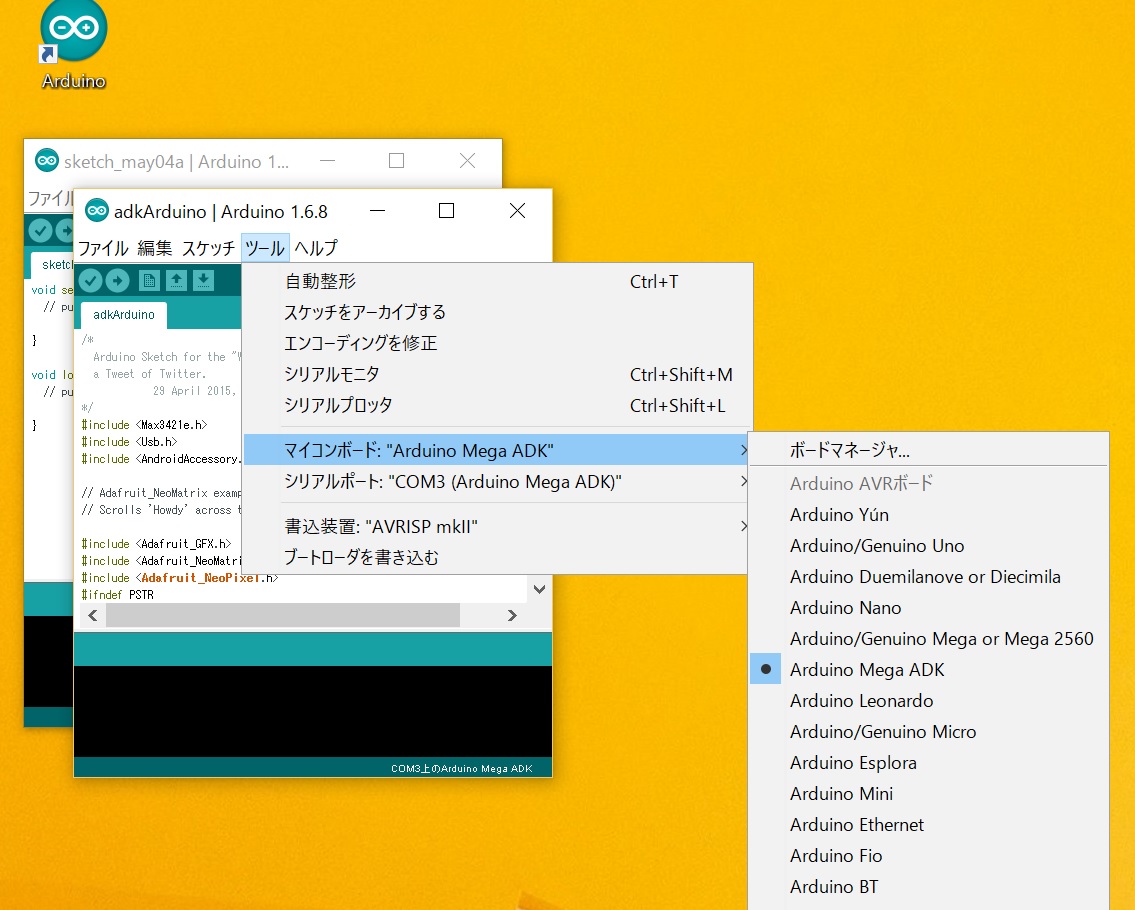

Arduino IDEでのボードの選択と通信ポートの選択。

  • ここで通信ポートは、パソコンからArduino にプログラムを送るときに使う通信ポートです。
    • 詳しくは、ここを見てください。

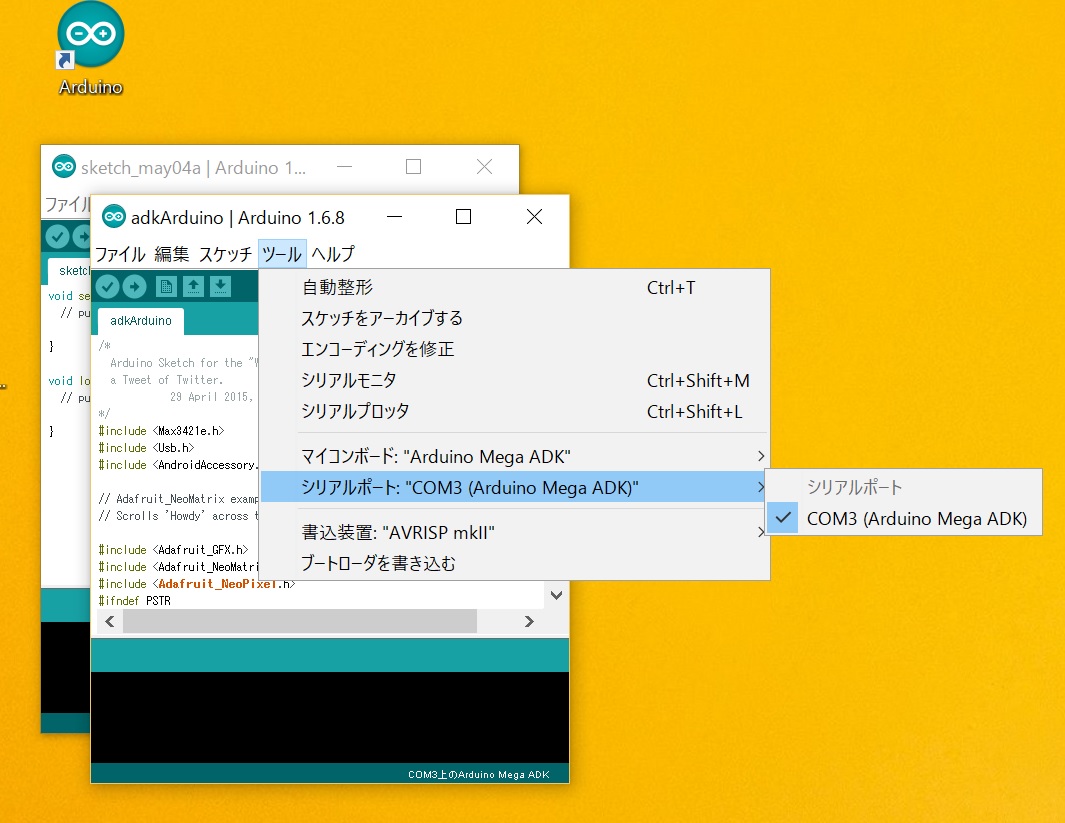

    • arduino-neo-5.jpg

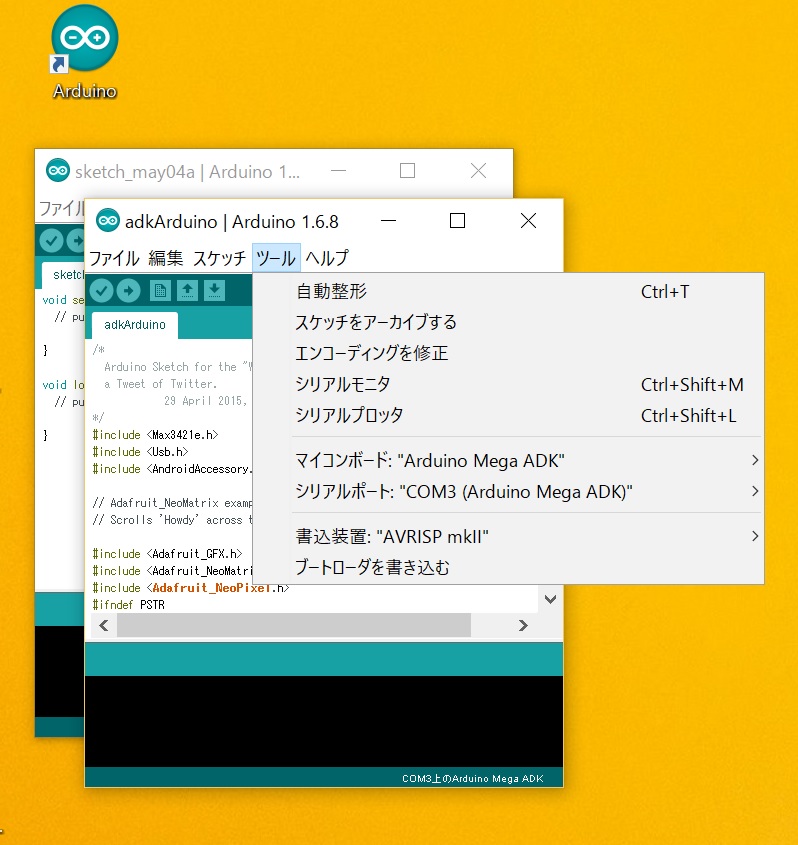

    • arduino-neo-6.jpg
    • arduino-neo-7.jpg

firmware の書き込み

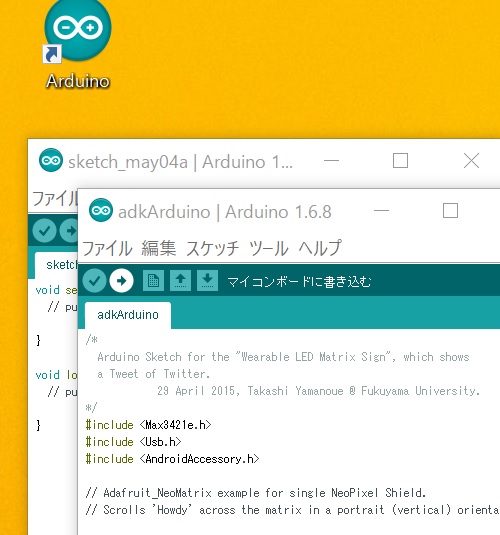

  • arduino-neo-8.jpg

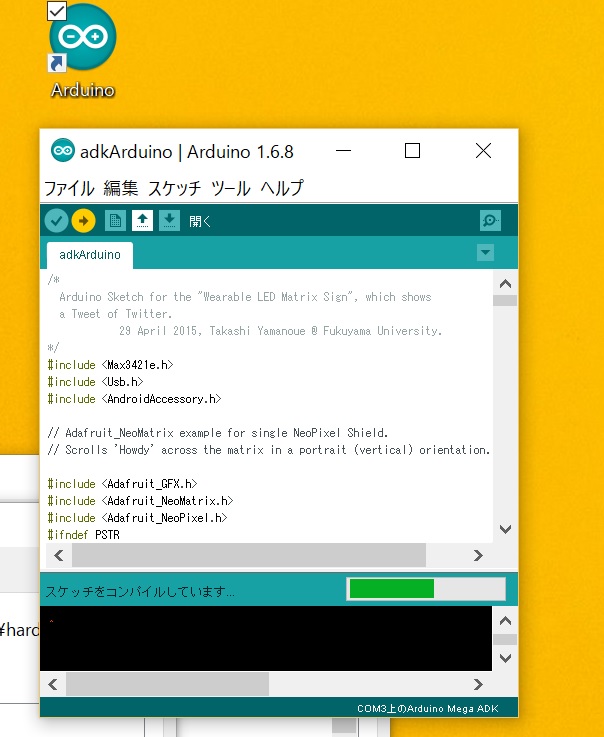

  • arduino-neo-9.jpg

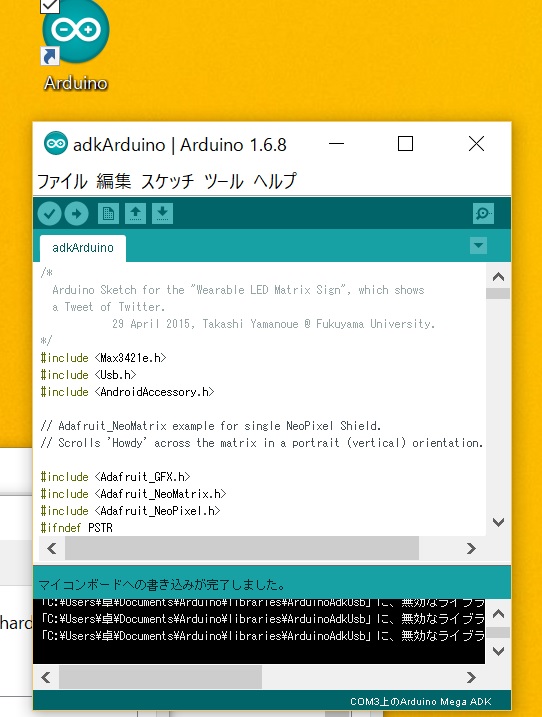

  • arduino-neo-11.jpg
