Android, Arduino, LED Matrix Sheet をテストのための仮接続します †
Android, Arduino, LED Matrix Sheet の接続 †
- LED Matrix Sheet のビニール被膜線を曲げたりなどして、ショートさせないようにします。

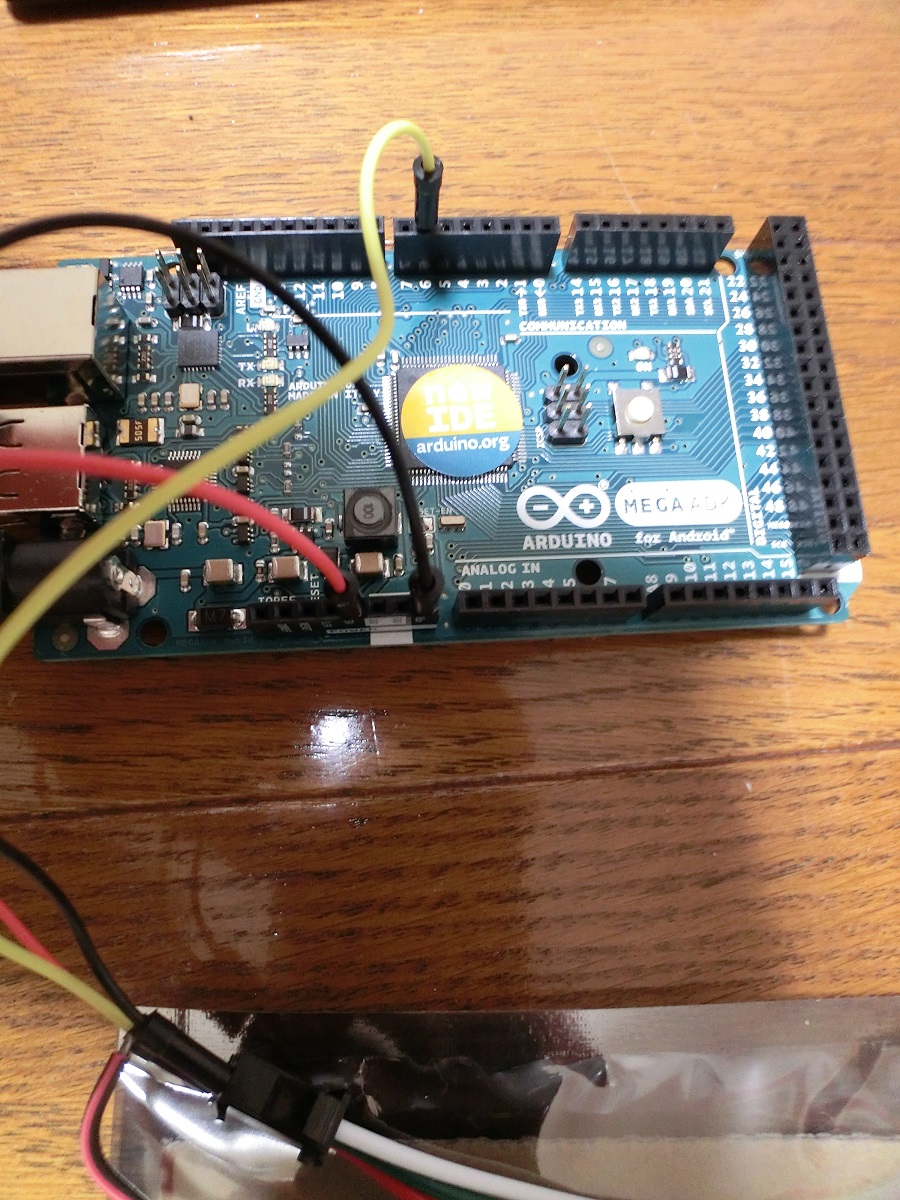

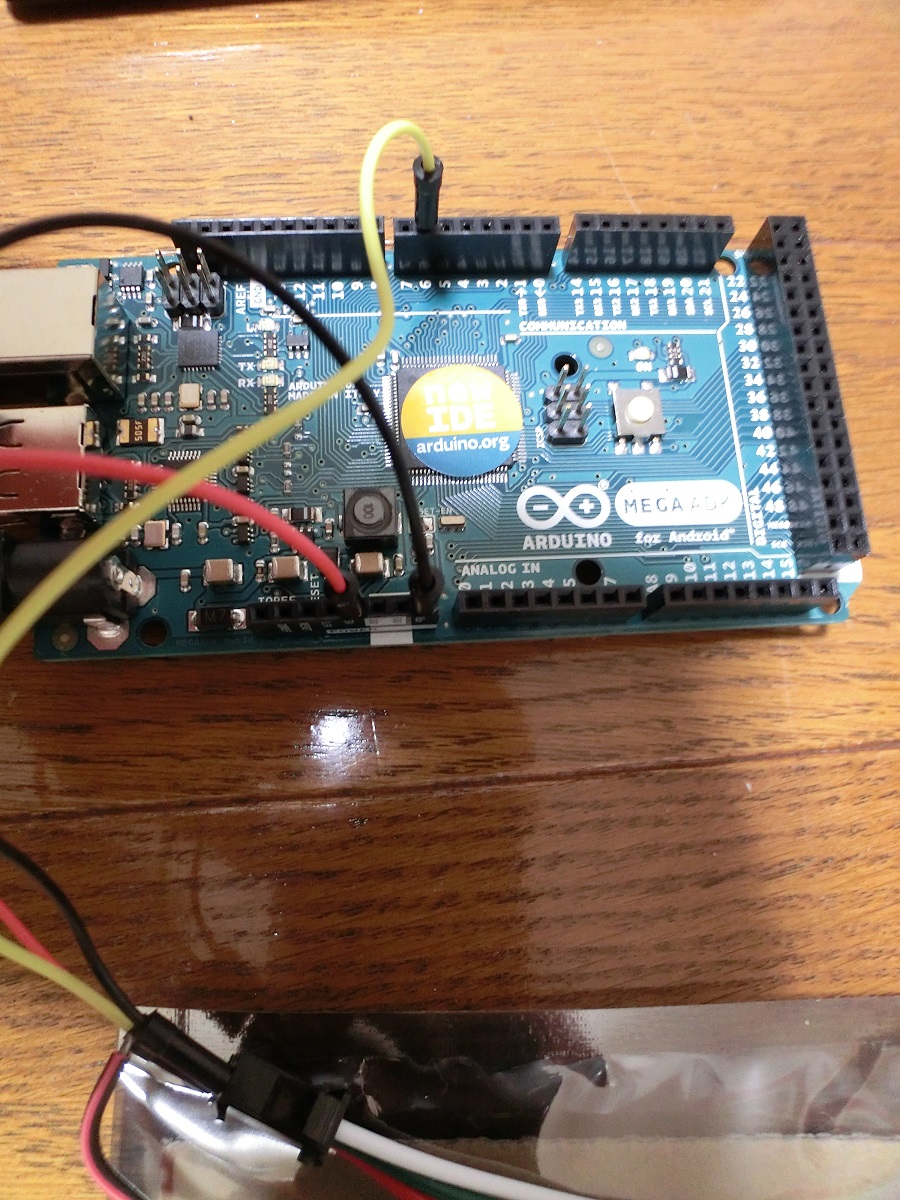

- LED Matrix Sheetの緑のビニール被膜線が信号線です。これが接続されたコネクタの真ん中を、Arduino Mega ADKの DIGITAL 6番コネクタと接続します。写真では黄色いジャンパワイヤーを使って接続しています。

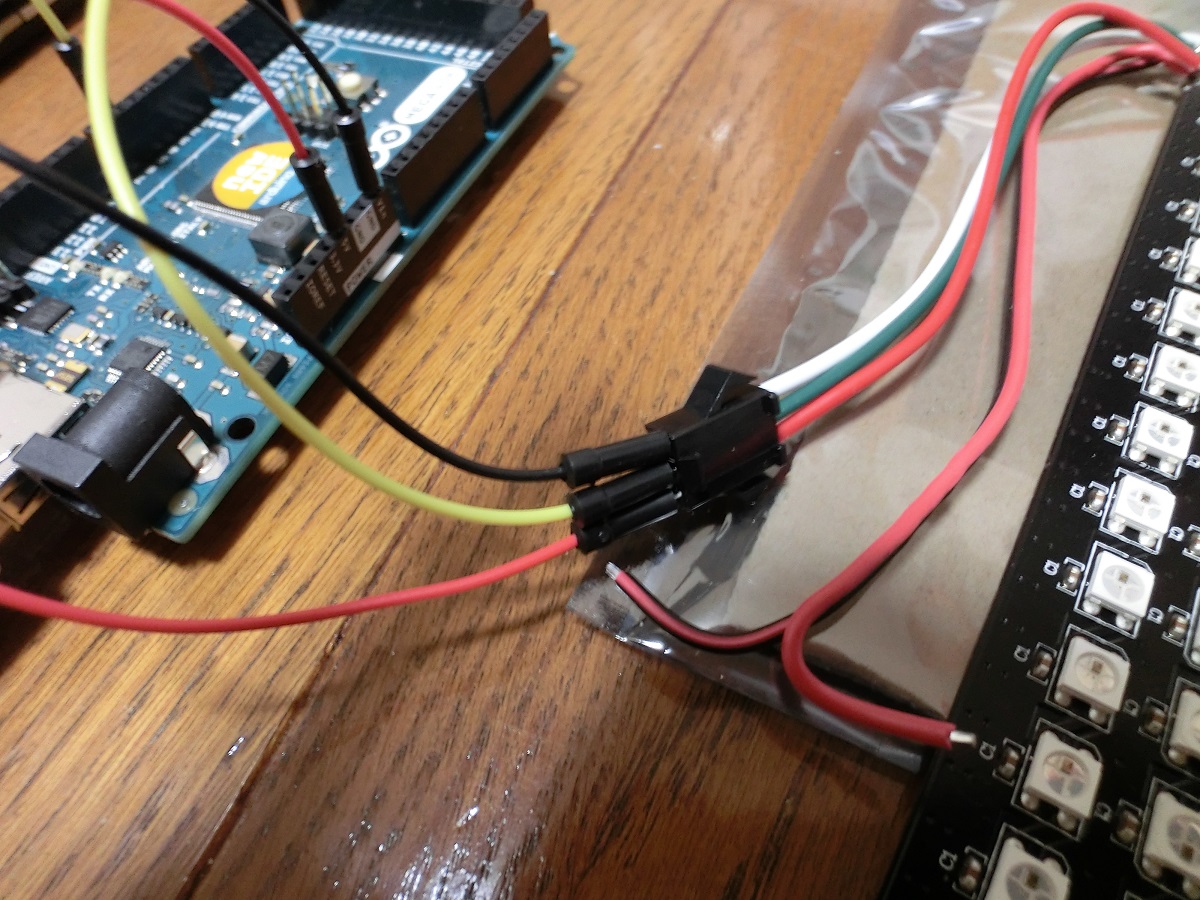

- LED Matrix Sheet の赤い線と、Arduino Mega ADKの5V出力のコネクタを接続します。写真では赤い色のジャンパワイヤーを使って接続しています。
- LED Matrix Sheet の白い線と、Arduino Mega ADKのGNDのコネクタを接続します。写真では黒いいろのジャンパワイヤーを使って接続しています。

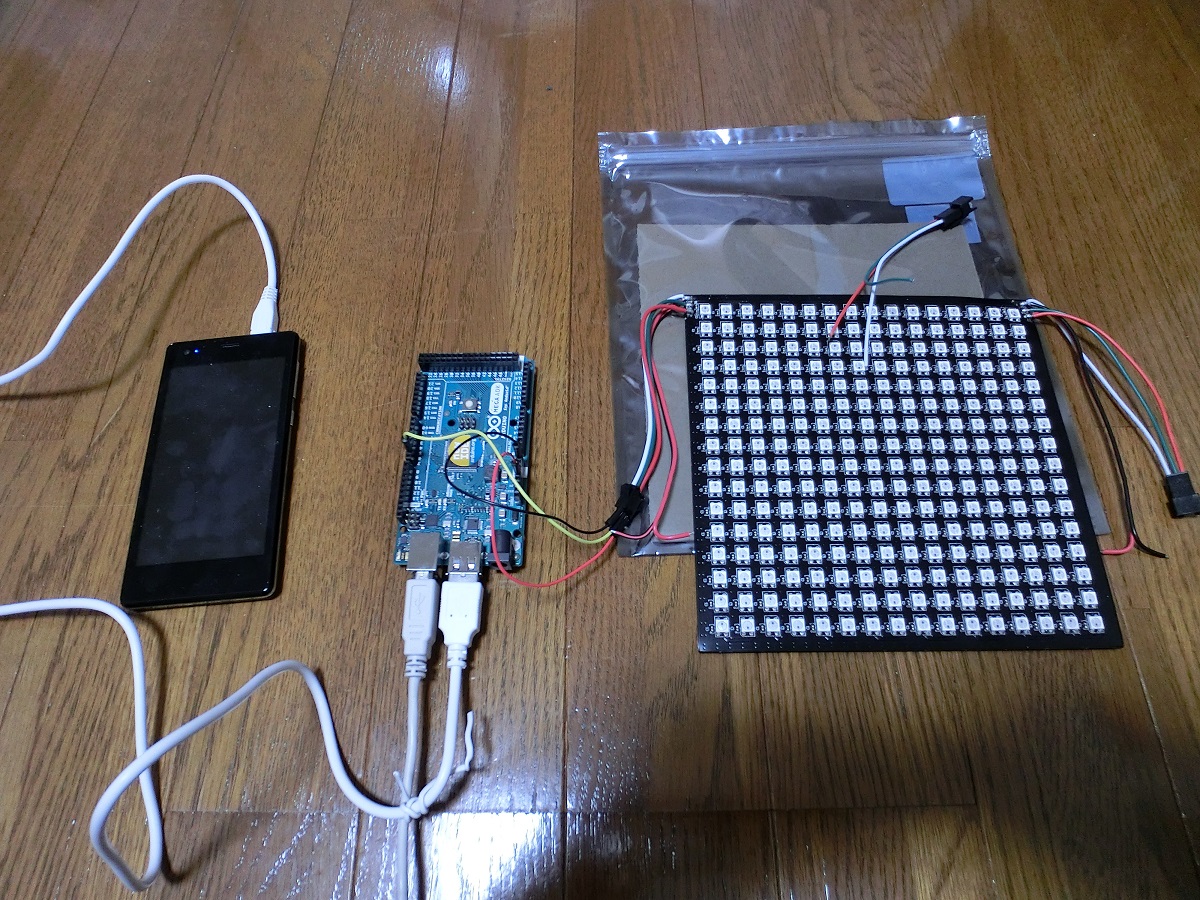

- Android端末と ArduinoをUSB micro ケーブルを使って接続します。Arduino に電源を供給するUSB A-BケーブルのB側を Arduinoに接続します。A側からは電源を供給しますが、ここではまだ電源は接続しません。
![aam-con1.JPG aam-con1.JPG](http://www.yama-lab.org/twitter2NeoMatrix/index.php?plugin=ref&page=Physical-Connection-1&src=aam-con1.JPG)
![neomatrix-connect3.JPG neomatrix-connect3.JPG](http://www.yama-lab.org/twitter2NeoMatrix/index.php?plugin=ref&page=Physical-Connection-1&src=neomatrix-connect3.JPG)
![neomatrix-connect4.JPG neomatrix-connect4.JPG](http://www.yama-lab.org/twitter2NeoMatrix/index.php?plugin=ref&page=Physical-Connection-1&src=neomatrix-connect4.JPG)
