公開鍵暗号を使った暗号化と復号 †

A small RSA encoding and decoding by Excel without using a VBA macro. Takashi Yamanoue, Fukuyama University. †

• 送信者、受信者の間の通信が第三者から観測されても、その通信の内容がその第三者にわからないように、暗号化したいことがあります。たとえば、パスワードや、クレジットカード番号や、個人情報などを送受信するとき、それが第３者に知れてしまうと、財産や、ときには生命が危険にさらされる可能性があります。
• 送信側では、元の文である「平文」を「暗号化」し、それによって得られた暗号を受信者に送ります。
• 受信側では、暗号を受け取り「復号」して、元の平文を取り出します。
• 暗号化するとき「共通鍵」暗号方式が使われることがあります。これは、送受信者共に、同じ「共通鍵」という情報を使って、暗号化と復号を行う方法です。
• 共通鍵暗号で通信するとき、その通信を始める前に、どのようにして、相手に鍵を送るか？という問題が発生する場合があります。たとえば、電話で鍵を伝えた場合、その通話内容が盗聴されると、第三者に通信の内容が漏えいしてしまう可能性が発生します。
• この問題を解決する方法の一つに、「公開鍵暗号」方式を使った暗号化と復号の方法があります。
• 公開鍵暗号では、暗号を受信する側が、「公開鍵」と「秘密鍵」のペアを作成し、公開鍵を公開し、秘密鍵は外部には秘密にしておきます。
• 送信者は、受信者が公開した公開鍵を使って平文を暗号化し、生成された暗号を受信者に送信します。
• 受信者は、秘密鍵を使って暗号文を復号し、平文に戻します。公開鍵で暗号化された平文は、そのペアである秘密鍵を使わないと復号できない（復号が非常に困難な）ようになっています。
• このため、共通鍵方式のように、鍵の配送に頭を悩ます必要がなくなります。
• 公開鍵暗号方式の代表的なものが、RSA公開鍵暗号です。

RSA 公開鍵暗号 †

• RSA公開鍵暗号方式の計算を表計算で行います。

RSA 公開鍵暗号は、以下の式を計算して、暗号化、復号を行います。 †

公開鍵と秘密鍵の生成 †

• 公開鍵<n, e>, 秘密鍵<n,d>(n,e,dは整数)を以下のように計算します。
  • n = p*q (p,q は異なる素数)
  • L=lcm(p-1, q-1)
  • e は L とは互いに素である数で、Lより小さな数。
  • d は、1=ed (mod L)　となる数。

暗号化 †

• M は平文で、1 <M < n
• C は暗号文
• <n, e> は公開鍵
• <n, d> は秘密鍵
• 暗号化: C=(M^e)(mod n)

復号 †

• 復号: M=(C^d)(mod n)

計算表の実際 †

• p,q, e, M を与えることで、上の、暗号化、復号、公開鍵、秘密鍵を計算します。
  • 暗号化と復号を行うとき、上の式をそのまま使うと、小さなM,C, e, d でも、非常に大きな数の余りを計算することになって、現実的ではありません
    （Windows の電卓だと、結構、大きな桁数の計算を行うことはできます）。
  • 実際の暗号化で使われているような大きなM,C,e,d は使えませ んが、授業でやってみることができるような桁数(3桁程度)までの計算を行うことができる表を作っています。
  • 表を vlookup で検索することにより、計算を行っています。
  • マクロは使いません。

画面キャプチャ †

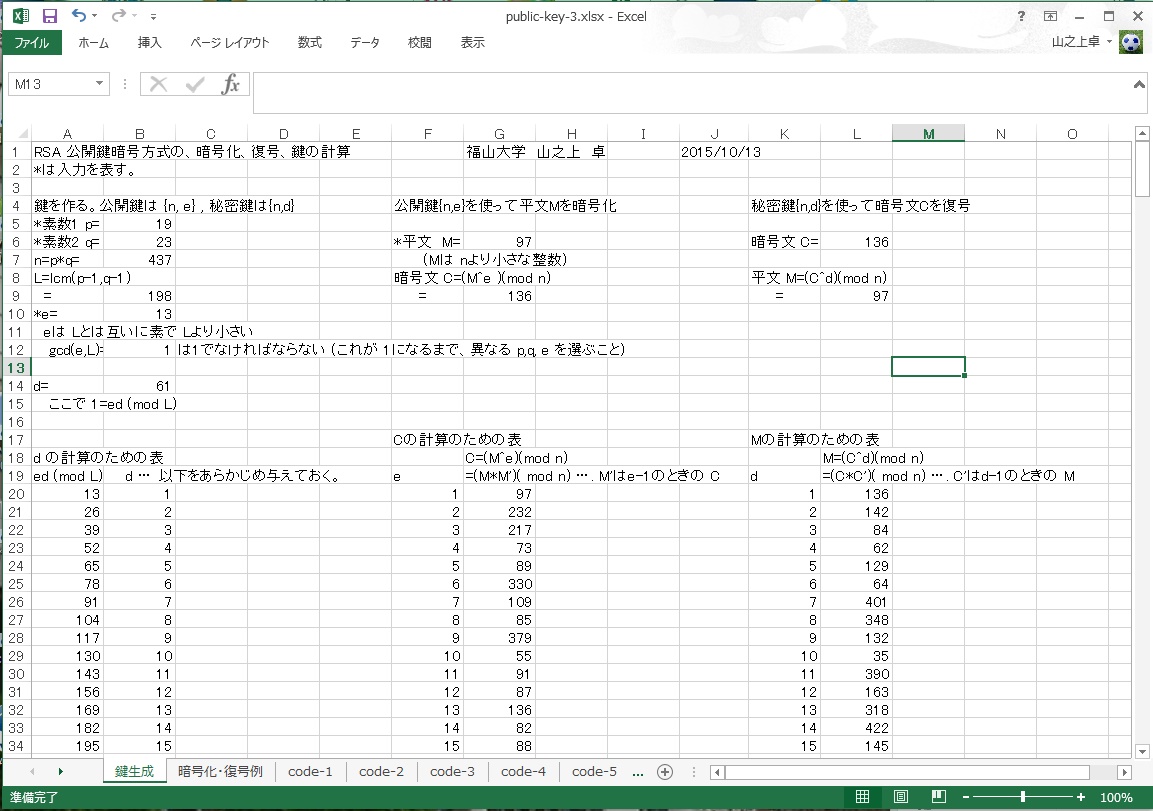

鍵ペアの生成と、暗号化と復号の例(シート「鍵生成」) †

主要なセルの計算式 †

• 公開鍵、秘密鍵の計算
  • B7 (n=p*q)

    =B5*B6

  • B9 (=lcm(p-1,q-1))

    =LCM((B5-1),(B6-1))

  • B12 (... Lとeが互いに素であることの確認)

    =GCD(B10,B9)

  • B14 (1=ed (mod L) であるような dを検索)

    =VLOOKUP(1,A20:B228,2,FALSE)

  • A20 (d を見つけるための, ed (mod L)の計算)

    =MOD(B$10*B20,B$9)

  • B20 (d を1から並べる)

    1

  • A21 以降の A* (A20のコピー)
  • B21

    =B20+1

  • B22 以降の B* (B21のコピー)
• 暗号化
  • G9 (暗号化の式, C=M^e(mod n))

    =VLOOKUP(B10,F20:G161,2,FALSE)

• 暗号化で使う表
  • F20 ... e を1から並べる

    1

  • F21

    =F20+1

  • F22 以降は、F21をコピー
  • G20 ... e が 1のときの、M^e (mod n)=M (mod n)

    =MOD(G$6,$B$7)

  • G21 ... e が 2のときの M^e (mod n)= M*(M^ (e-1)(mod n)) (mod n)

    =MOD(G$6*G20,$B$7)

  • G22 以降は G21をコピー
• 復号
  • L9 (暗号化の式, M=C^d(mod n))

    =VLOOKUP(B14,K20:L177,2)

• 復号で使う表
  • K20 ... d を1から並べる

    1

  • K21

    =K20+1

  • K22 以降は、F21をコピー
  • L20 ... d が 1のときの、C^d (mod n)=C (mod n)

    =MOD(L$6,$B$7)

  • L21 ... d が 2のときの C^d (mod n)= M*(M^ (d-1)(mod n)) (mod n)

    =MOD(L$6*L20,$B$7)

  • L22 以降は L21をコピー

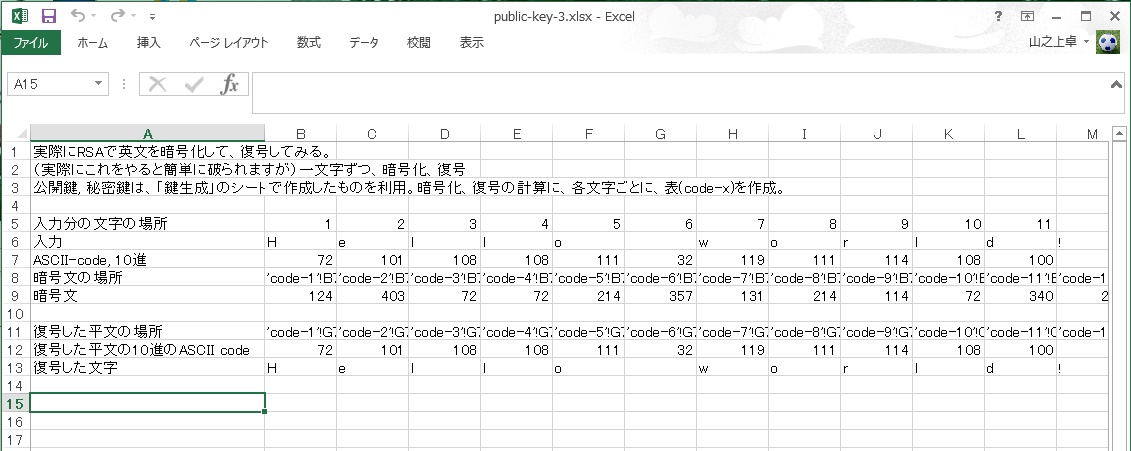

上の鍵ペアを使った、短い文の暗号化と復号の例(シート「暗号化・復号例」) †

主要なセルの計算式 †

• B5...M5 : 下の行(B6...M6)に並んでいる文字の、左から数えたときの番号
  • B5

    1

  • C5

    =B5+1

  • D5から右は, C5をコピー
• B6... M6 : 入力された平文, 1つのセルに１文字。
• B7...M7 : B6 ... M6 の文字をASCIIコードで表したときの数
  • B7

    =CODE(B6)

  • C7から右は, B6をコピー
• B8... M8 : 各文字が暗号化された結果が格納されている場所
  • B8

    ="'code-"&B5&"'!B7"

  • C8から右は, B8をコピー
• B9 ... M9 : 上の場所にある暗号化された結果を表示
  • B9

    =INDIRECT(B8)

  • C9から右は, B9をコピー
• B11... M11 : 暗号化された平文を復号した結果が格納されている場所
  • B11

    ="'code-"&B5&"'!G7"

  • C8から右は, B8をコピー
• B12 ... M12 : 上の場所にある復号された結果を表示
  • B12

    =INDIRECT(B11)

  • C12から右は, B12をコピー

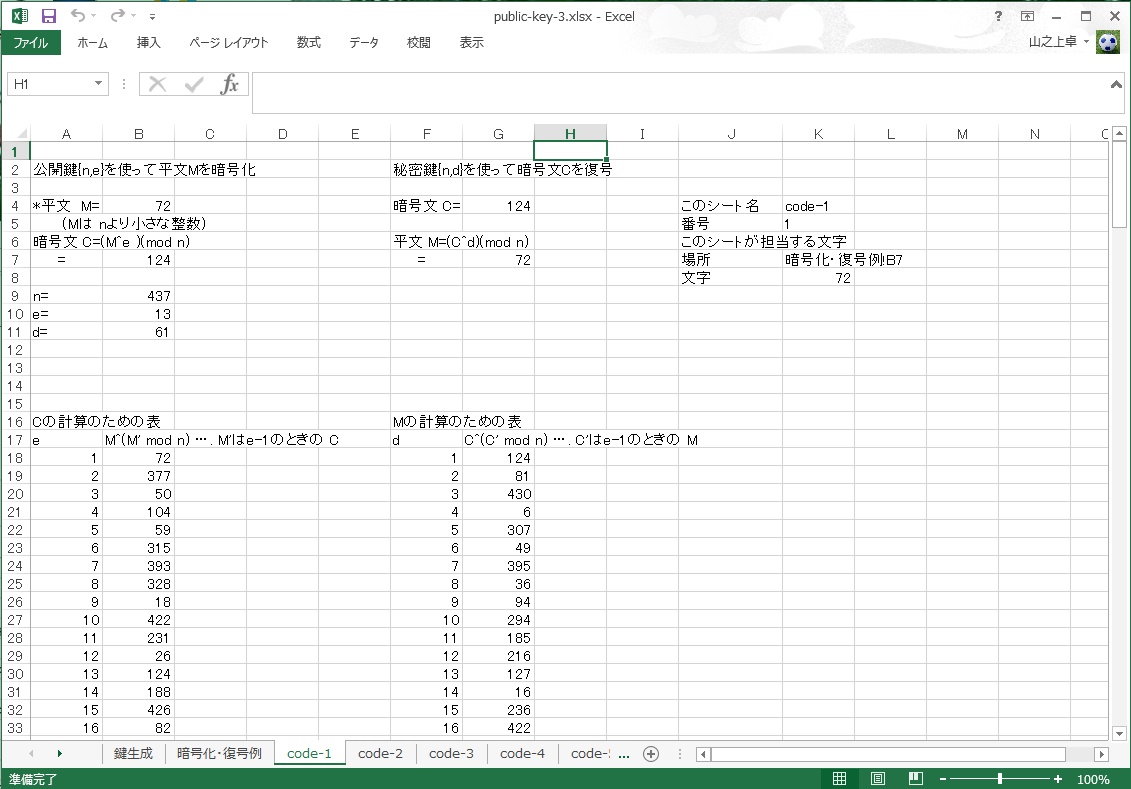

上の暗号化と復号の例で利用する、x番目の文字の暗号化と復号のためのシート 「code-x (x=1,...,)」 †

•
• code-1, code-2, ... 内のすべての式は同じです。code-1 を作って、それを、code-2, code-3, ... にコピーしているだけです。

主要なセルの計算式 †

• K4: このシート名を取得

  =RIGHT(CELL("filename",A2),LEN(CELL("filename",A2))-FIND("]",CELL("filename",A2)))

• K5: code-x の xを取り出す。

  =MID(K4,6,LEN(K4)-5)

• K7: このシートが暗号化・復号を担当する文字がある場所

  ="暗号化・復号例!"&CHAR(CODE("A")+K5)&"7"

• K8: 取り出した文字

  =INDIRECT(K7)

Excelの表 †

• public-key-3.xlsx

参考文献 †

• NHK 笑わない数学 #9 暗号理論, 数学ノート, https://www.nhk.jp/p/ts/Y5R676NK92/blog/bl/pmg0p5PX8L/bp/pXAL4oAb7l/
• サルにもわかるRSA暗号, http://www.maitou.gr.jp/rsa/rsa10.php
• 公開鍵暗号-RSA-基礎 <暗号楽しいです, http://elliptic-shiho.hatenablog.com/entry/2015/11/12/182219
• RSA暗号体験入門（第３章）, http://www.cybersyndrome.net/rsa/rsa3.html
• はやわかり RSA , http://www.mew.org/~kazu/doc/rsa.html
• RSA暗号の例, http://www.ss.cs.tut.ac.jp/umemura/RSA-lecture-ppt.pdf
• Excel でプログラムを書く, http://lecture.ecc.u-tokyo.ac.jp/~shagiya/excel.pdf
